Head Up Display（GPS）
用户使用手册
概述

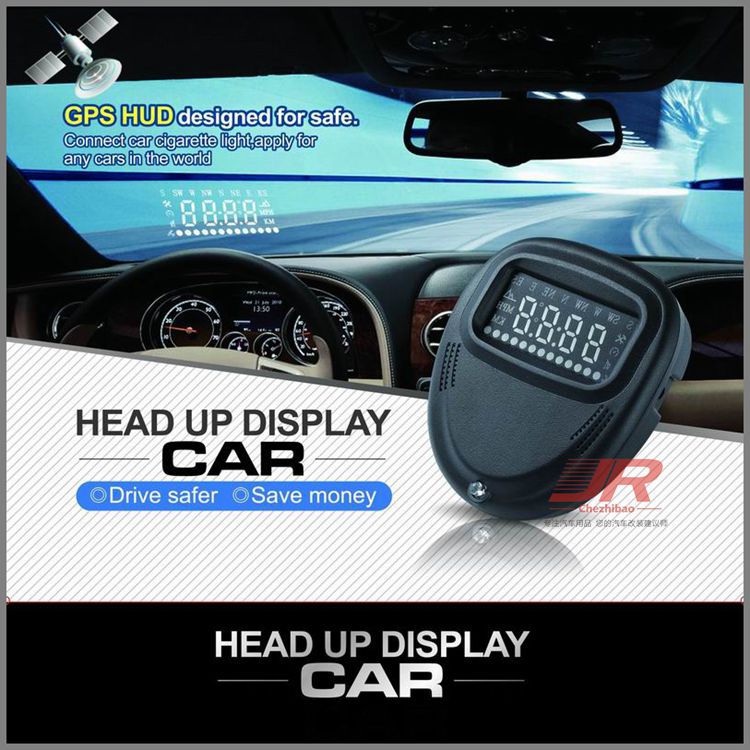

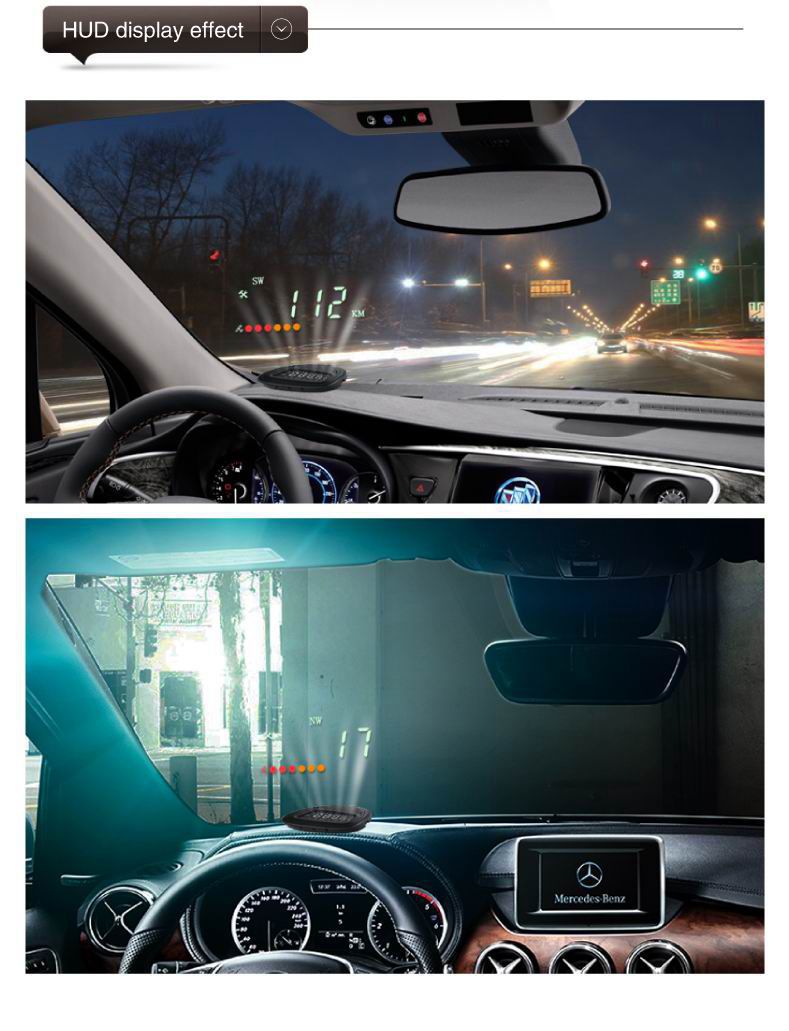

感谢您购买本公司生产的汽车平视显示器HUD本产品是为了汽车的安全行驶而研发，在高速行驶时,特别是夜间高速行车时,为避免驾驶员低头观看仪表显示或观看音响显示,在前方遇有紧急情况就有可能因来不及采取有效措施而造成事故。HUD正是在关键时刻体现出极为细腻的关怀，该技术把汽车行驶过程中仪表显示的重要信息（如车速）投射到前风挡玻璃上，不仅能够帮助对速度判断缺乏经验的新手控制自己的车速，避免在许多的限速路段中因超速而违章,更重要的是它能够使驾驶员在大视野不转移的条件下瞬间读数，始终头脑清醒地保持最佳观察状态。
适用车型
全球通用，不限车型

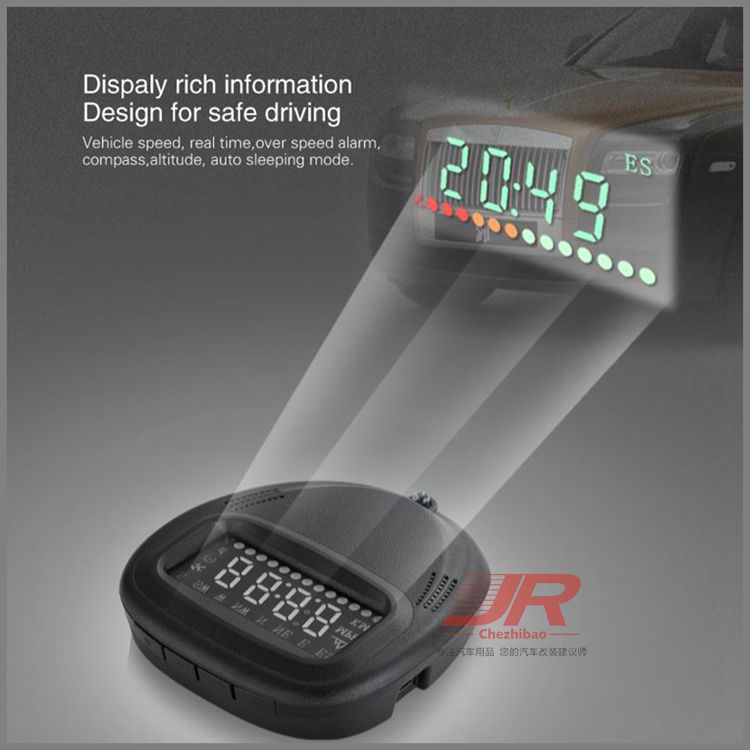

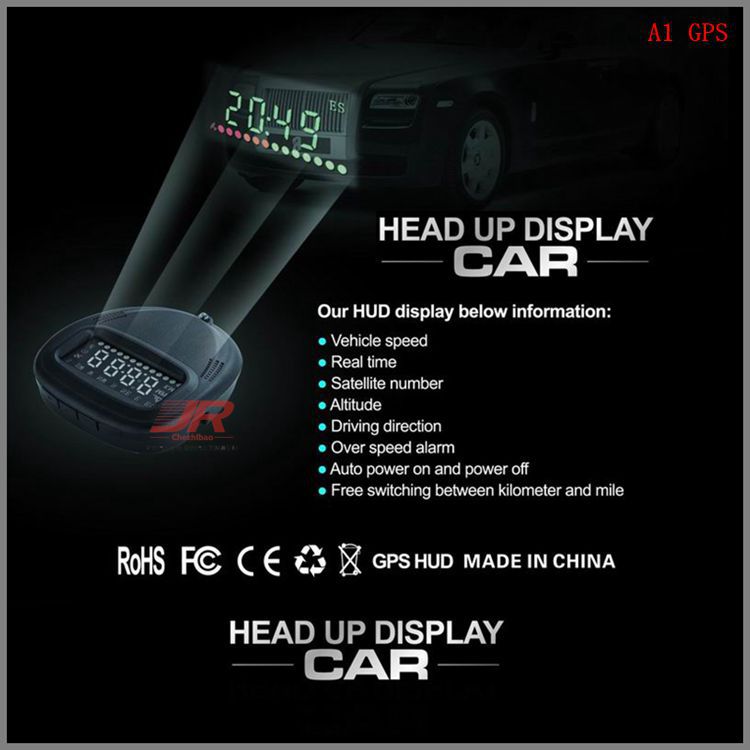

功能显示
车辆行驶的速度时间超速报警 车辆行驶方位（电子罗盘） 海拔高度自动休眠等参数投射于前挡风玻璃上面，随时提醒驾驶人注意行车信息提供安全驾驶。

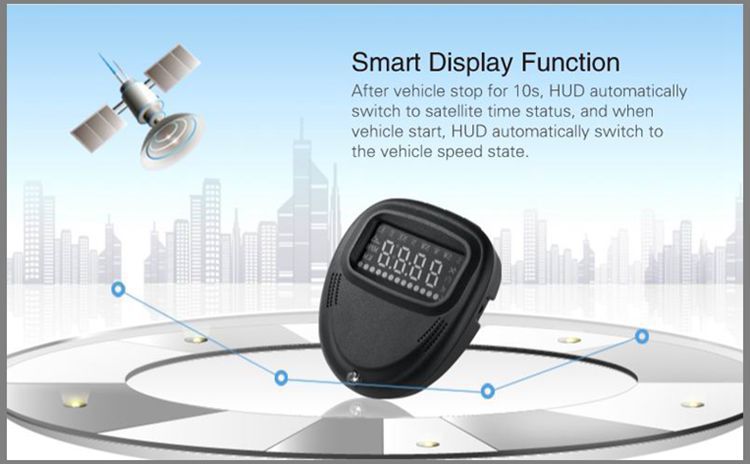

智能显示功能
在车辆停止行驶10s（秒）后，自动切换到卫星时间状态，车里行驶后又自动切换到车速状态。
安装步骤
HUD主机的安装
将HUD主机放置于挡风仪表台合适位置，将随机配置的USB车充插到点烟器里面，USB插到主机的数据接口。
在通电的瞬间，主机显示窗口将全部点亮LED灯，随后发出“滴”的一声，主机回到待机状态，同时卫星信号图标灯开始闪烁。主机自动进入搜索卫星信号状态，几秒后搜索到一颗卫星信号后，时钟将会显示在主机窗口。在收到卫星定位成功后，卫星图标灯熄灭，同时卫星信号强度灯点亮指示信号大小。
反射膜的安装
在未确定HUD主机安装位置前请勿使用反射膜，以免造成反射膜的浪费。
反射膜的安装请参考附录。
功能说明

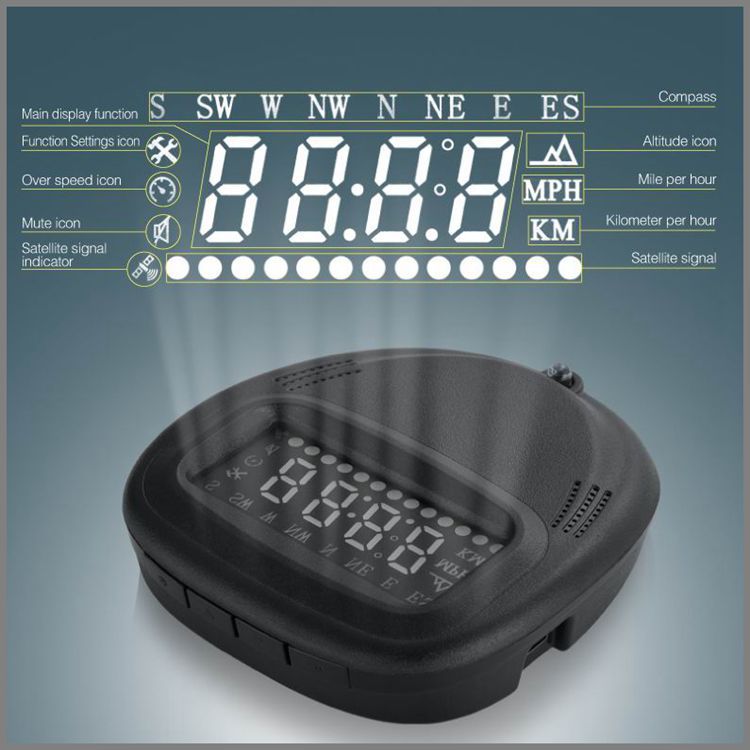

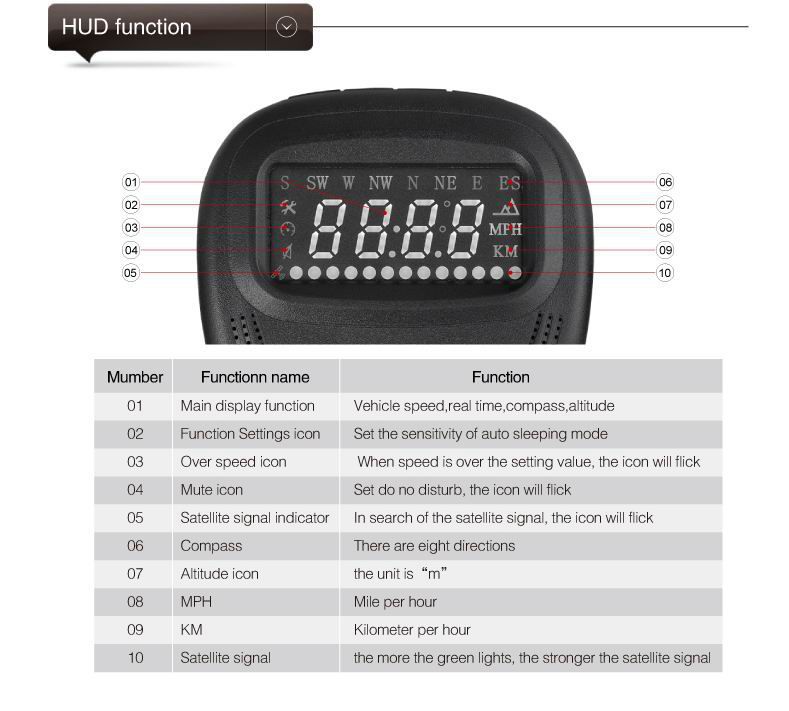

主窗口功能说明
① ：HUD主显示窗口-车速、时间、海拔高度、电子罗盘角度指示都显示在此窗口
② ：功能设置图标-设置自动休眠灵敏度检测时候使用。
③ ：超速警报提示图标-车辆超速时，此图标闪烁。
④ ：禁音开关指示-设置免打扰禁音后此图标点亮。
⑤ ：卫星信号指示图标-在搜索卫星信号时，此灯闪烁。
⑥ ：电子罗盘方位指示-8方向电子罗盘方向指示图标。
⑦ ：海拔高度功能指示图标-指示车辆对应的海拔高度，单位为米。
⑧ ：车速英制单位指示图标-单位为英里/小时。
⑨ ：车速公制单位指示图标-单位为公里/小时。
⑩ ：卫星信号强弱指示图标-绿色指示灯亮的越多，卫星信号越强。

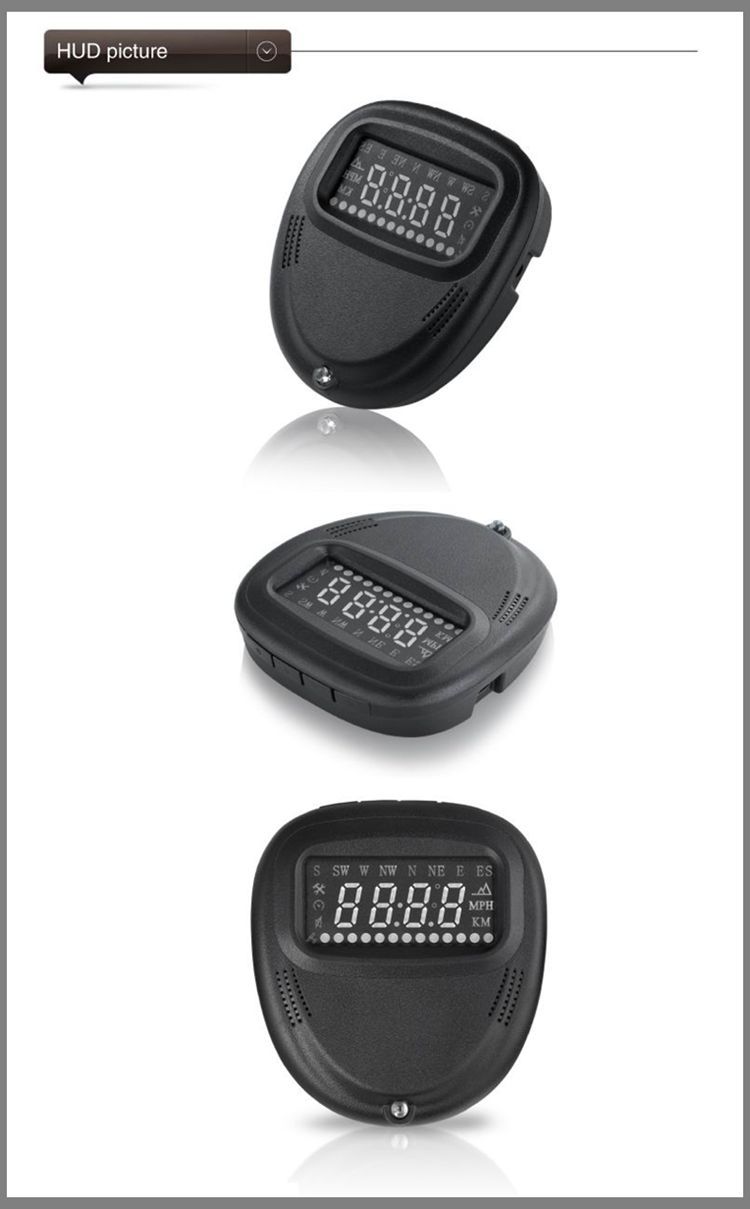

主机外观接口按键
功能键：
每按键一次分别切换： 车速-电子钟-电子罗盘-休眠参数设置—海拔高度显示，循环切换。
长按此键超过5s后，显示车速单位为英制的单位
限速递增递减按键:
HUD出厂状态限速预警默认设置为50KM/小时。每按键一次本按键，车速限速增加5KM.最高限速为200KM/小时。
在车速超速的时候，蜂鸣器发出“嘀嘀嘀”的声音。连续提醒5次后，不再提醒，但是超速指示灯会继续闪烁。
提示音开关：
每按键此开关一次，可在发声和静音间切换。

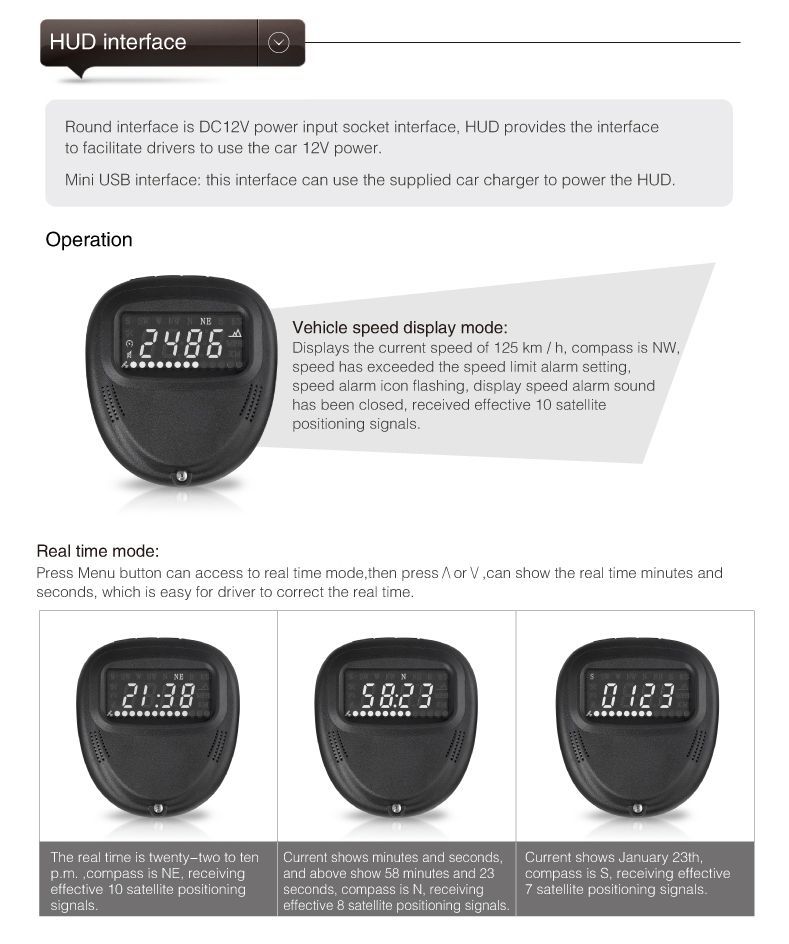

接口说明
圆形插口为DC12V电源输入接口，产品提供此接口方便车主之间从车里12V电源供电使用。随机提供的DC改装线可方便隐藏于车里装饰板内。
Mini USB接口
此接口可以用随机提供的车充供电给HUD
操作说明
车速显示模式
显示当前车速为125公里/小时，车辆行驶方向为NW,车速已经超过限速报警设置参数，限速报警图标闪烁状态，显示超速报警提示音已经关闭，收到有效10颗定位卫星信号。
卫星时钟的操作：
按键功能键可进入卫星时钟显示模式，进入卫星时钟模式时，按∧或∨按键，可分别显示当前日期和时间的分钟和秒钟，方便车主对手机或其它设施的时间校正。
当前时间为21点38分，车辆行驶方向为NE。收到10颗有效定位卫星信号。
当前显示时间为时钟的分钟和秒钟显示，显示为58分23秒，车辆行驶方向为N，收到8颗有效定卫星信号。
当前显示为1月23日，车辆行驶方向S，收到有效7颗定位卫星信号。

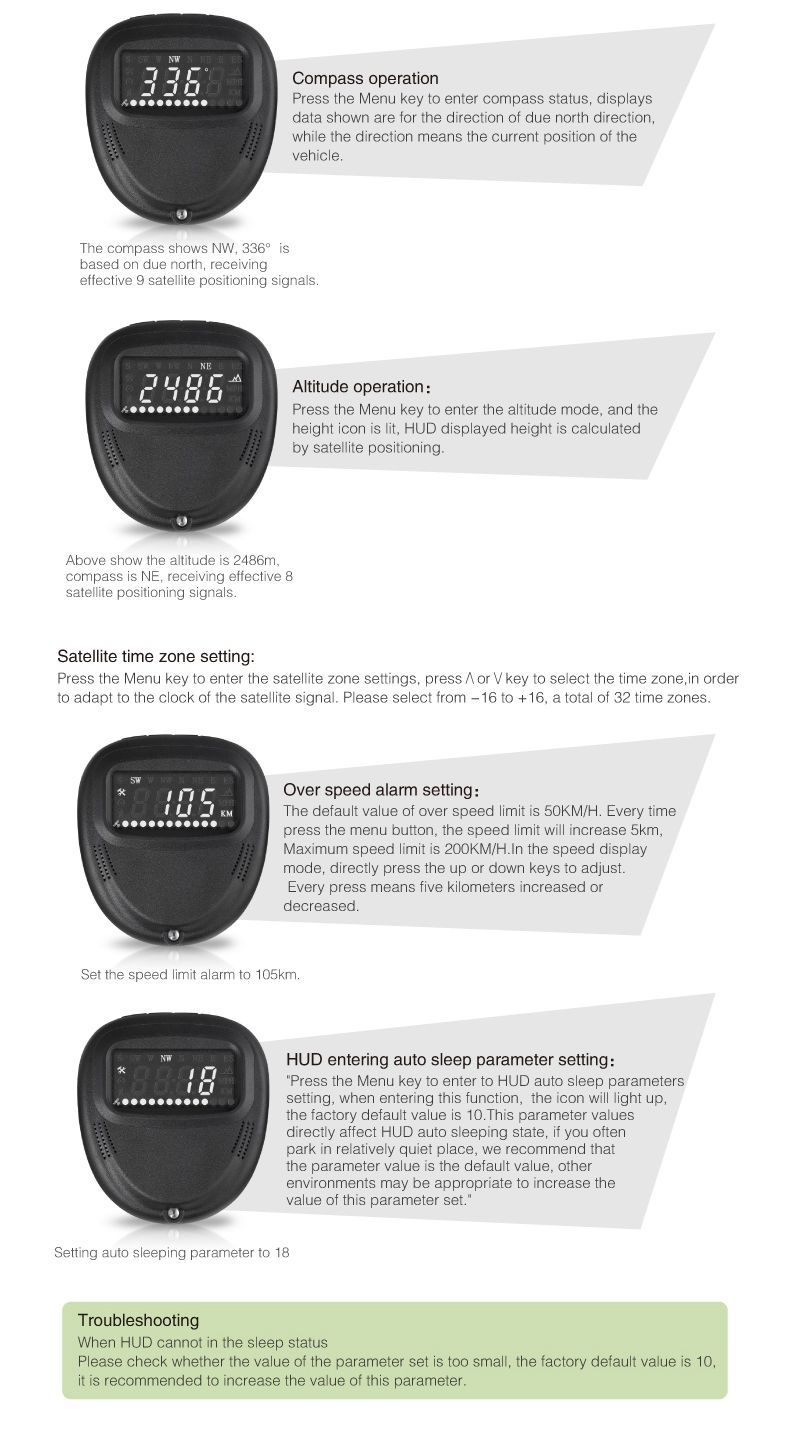

电子罗盘的操作：
按功能键进入电子罗盘状态，显示窗显示的数据是以正北方向为基准的方向角度，同时方位显示当前车辆的行驶方位。
电子罗盘显示为NW方向，以N方向为基准336度方位。收到有效9颗定位卫星信号。
海拔高度的操作：
按功能键进入海拔高度模式，同时高度图标点亮，主窗口显示的高度是卫星定位计算的高度。
海拔高度显示为当前车辆行驶于2486米的海拔高度位置，行驶方向为NE，收到有效8颗定位卫星信号。
卫星时区的设置:
按功能键进入卫星时区设置，北京时间默认为+8,按上下键选择时区，来适应卫星信号的时钟。分(－16到+16)选择，共32个时区。
车速限速预警设置：
按设置键调到公里，显示0的位置上，按上下键显示1段车速报警，默认50报警继续按上下键，调整报警值，调好后，按设置键设置2段继续调整，总共分5段，可以设置5次报警，在车速显示模式，直接按键向上或行下来进行调整。每次5公里递增或递减。
设定车速报警限速为105km。
HUD自动休眠参数的设置：
按功能键进入HUD自动休眠参数设置，进入此功能时，设置图标将会点亮，出厂默认值为10.
此参数值直接影响HUD的自动休眠状态，经常在比较安静的地方停车，建议参数值为默认值，其它环境可以适当增大此参数值的设定。
设置自动休眠参数值为18.
HUD速度微调设置：
由于汽车出厂的仪表显示值会与HUD的计算值有误差，此时可以进入设置模式微调HUD的显示值，以达到和仪表完全一致的目的。HUD出厂时厂家会按照一般测试值做出调整，如发现和原车不准，则做以下调整：
设置项调到107，此时107和CAL闪烁，按上下调节键，跟据车速误差值，增加或减少

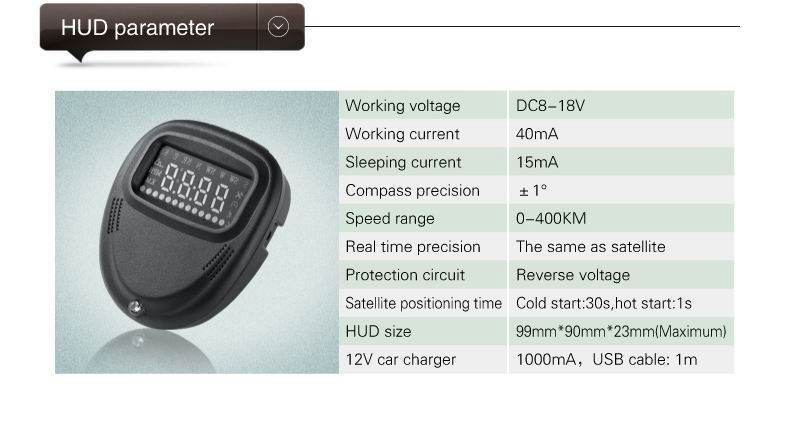

产品规格参数
工作 电压 |
DC8-18V |
工作电流 |
40mA |
休眠电流 |
15mA |
电子罗盘精度 |
±1度 |
车速范围 |
0-400KM |
时钟精度 |
卫星原子时钟 |
保护电路 |
有电压反接、突波保护 |
卫星定位时间 |
冷启动30S,热启动1S |

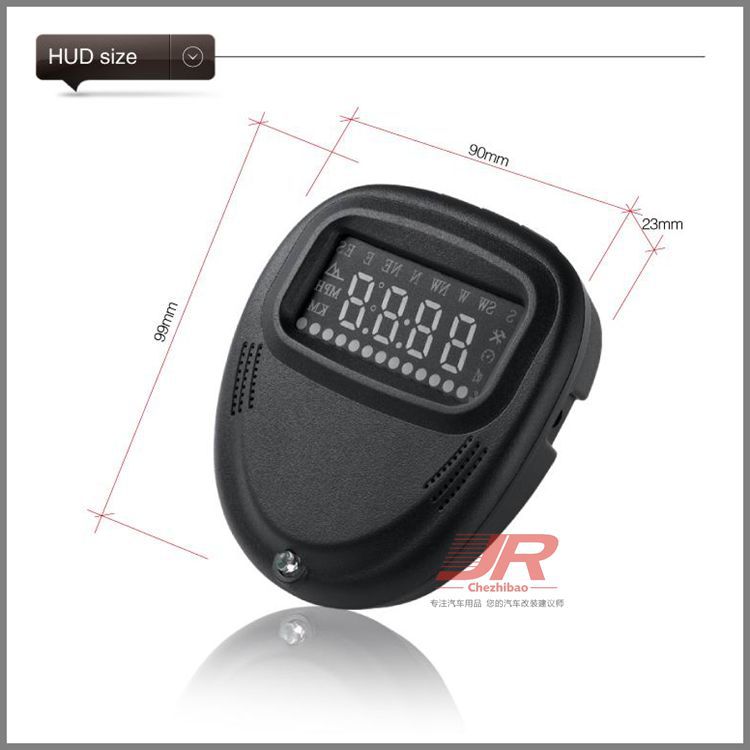

主机体积 |
99mm*90mm*23mm(最大尺寸) |
12V车充 |
1000mA，USB数据线 长1m |
|
|
故障排除
HUD无法自动进入休眠状态
检查HUD休眠参数设置值是否过小，出厂默认值为10，建议增大此参数值来解决。
