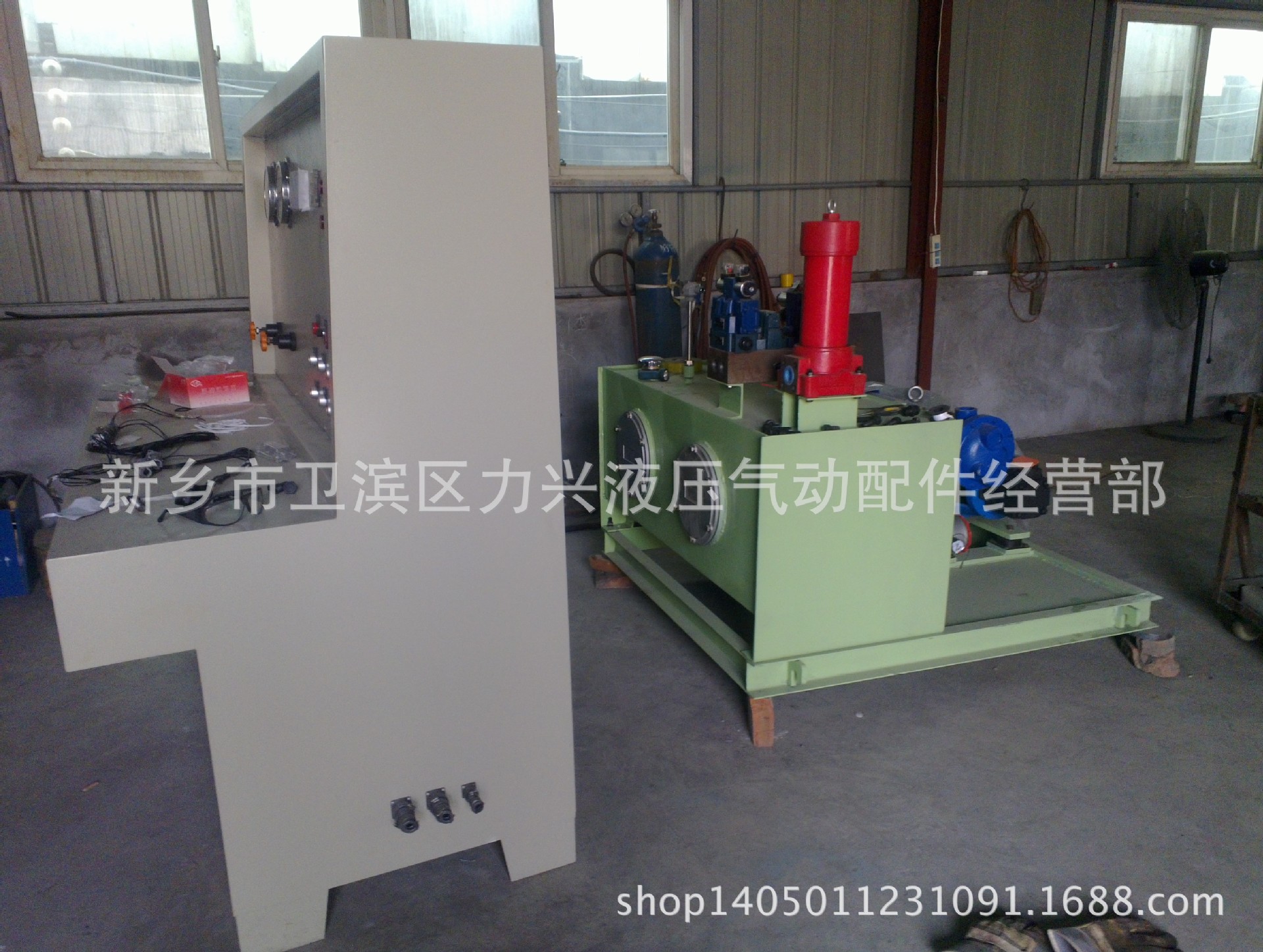

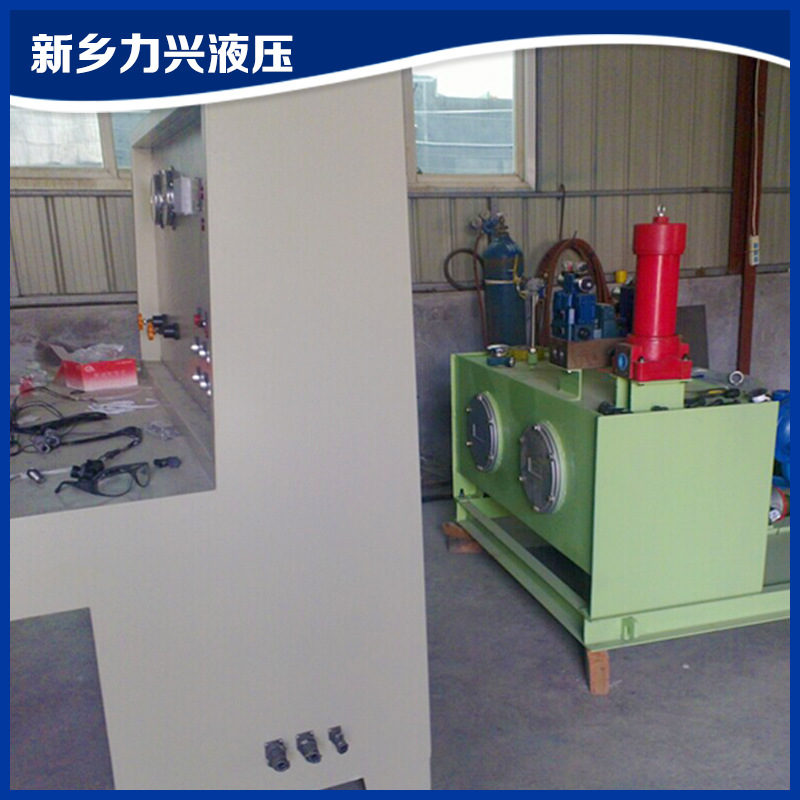

多功能液压实验台组成与特点
多功能液压实验台能全面模拟液压系统常见的各类故障,并可运用嵌入在其中的加速度、压力、流量、温度、液位、污染度、位移等多种传感器检测液压系统在正常或异常状态下的各种信息,可为液压系统、元件的故障机理分析、状态监测及故障诊断技术积累信息,提供数据。
1)多功能液压实验台组成
多功能液压实验台。实验台液压泵4由75 kW交流电动机驱动。溢流阀7 为安全阀, 8、11为二级调压阀,调节实验台最高工作压力。电磁换向阀12、单向节流阀13、14,节流阀17、18、19、液压缸20、溢流阀23构成液
压缸故障模拟系统,流量计15、16、21,压力传感器31、33、34构成液压缸测试系统。电磁换向阀25和溢流阀28模拟溢流阀和电磁阀工作。
2）多功能液压实验台特点
多功能液压实验台工作最高压力24 MPa,系统最大流量为91 L /min,能够完全模拟工程机械、武器装备液压系统、元件(尤其是液压泵和液压缸)故障;采用背压方式产生液压缸工作负载,降低了成本;系统采用模块化设计,可扩展性强,系统维护简单。
